Caractéristiques

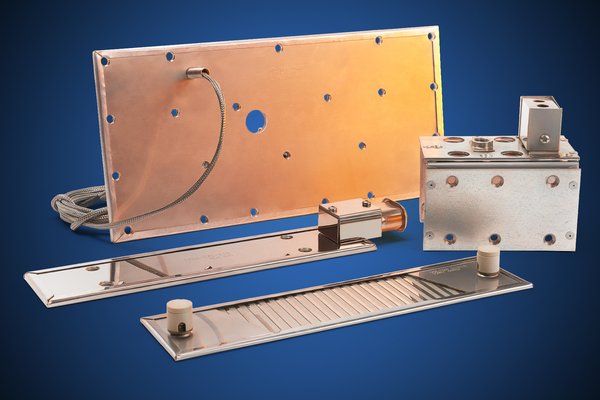

Les plaques chauffantes en mica sont des éléments de chauffage performants et fiables, conçus pour offrir une excellente conductivité thermique. Elles sont fabriquées selon vos spécifications à notre usine et peuvent être personnalisées pour répondre aux besoins spécifiques de chaque projet.
Caractéristiques techniques
Caractéristiques générales:
- Surface interne de la bande est fabriquée en acier aluminé pour garantir une meilleure conduction de la chaleur, tandis que la surface externe est en inox.
- Épaisseur de 3/16' standard
- Température maximale d'opération de 600 °F
- Monophasées ou triphasées
Caractéristiques optionnelles:
- Configurations spéciales disponibles : Plaques triangulaires, trapézoïdales, en forme de U, etc.
- Plaques de pression disponibles en épaisseurs de 1/8', ¼' ou ½' (pour éviter que la plaque ne s'ondule avec l'utilisation). Il est important de noter que les plaques de pression permettent également d'augmenter le nombre de watts/po2.
- CSA & UL
- Parties froides spéciales
- Trous de thermocouple
- Encoches
- Trous de montage
- Trous de formes irrégulières
- Laine isolante inclue en option
- Chaleur uniforme (plus de densité aux extrémités au besoin)
- Double voltage si nécessaire
- Aussi disponibles avec mise à la terre et thermocouple intégré
- Avec les extrémités rabattues pour éviter toute contamination (Fold-over)
Applications
Applications courantes
- Chauffage de pièces de surfaces plates
- Cuisson d'aliments et conservation d'aliments chauds
- Vulcanisation
- Chauffage de panneaux extérieurs (strip heaters)
- Chauffe-cabinets
- Équipements d'emballage et plusieurs autres applications industrielles
Configurateur de dessins 3D
Volton vous offre la possibilité de créer votre dessin 3D de plaque chauffante et nous l’envoyer! N’hésitez pas à suivre le tutoriel pour tirer le maximum de cet outil : https://voltondesign.com/
Terminaisons
 |
Type K Un bornier à chaque extrémité |
 |
Type L
Deux borniers à une extrémité |
 |
Type M Boîtier de terminaux * |
 |
Type N Ressort recouvrant le fil |
 |
Type O Deux fils haute température à une extrémité |
 |
Type P Un fils haute température à chaque extrémité |
* Voir les boîtiers au prochain onglet
Protections fils
 |
Tresse en acier inoxydable (SSB) |  |
Armature métallique (BX) |
Conseils
- La surface à chauffer doit être propre et bien droite, sans trace de gras, de plastique, etc.
- Il est primordial que la plaque chauffante soit installée en "sandwich " entre deux plaques de pression ou serrée fermement avec vis de montage afin d'éviter qu'il y ait création de poches d'air entre la plaque chauffante et la surface à chauffer. Puisque les plaques de pression assurent une meilleure transmission de la chaleur, Volton manufacture sur demande ces plaques avec l’épaisseur souhaitée afin de les incorporer à vos plaques chauffantes.
- Vérifier l'adhérence de la plaque chauffante à la surface à chauffer après le premier réchauffement et resserrer au besoin.
Boîtiers
Boîtiers standards avec terminaux:
 |
1 phase 2' x 2' x 1,75' |
 |
3 phases 3,25' x 2,5' x1,75' |
Bloc de jonction:
 |
2' x 2' x 1,75' |
Prise européenne:
 |
Sur le dessus 1,94' x 1,02' x 2,6' |
 |
Sur le côté 2,73' x 1,58' x 1,02' |
 |
Directe 1,73' x 1' x 0,97' |
Prise 3 pins horizontales:
 |
2,35' x 1,48' x 2,62' |
Prise 3 pins verticales:
 |
2,25' x 1,20' x 2,30' |
Boîte low profile:
 |
1,42' x 1,75' x 0,45' |
