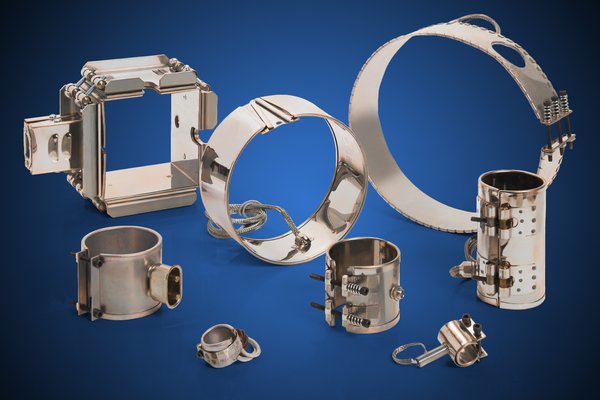

Bandes chauffantes en mica

  • Caractéristiques
  • Applications
  • Configurateur de dessins 3D
  • Terminaisons
  • Conseils
  • Boîtiers
  • Serrage

Caractéristiques

Les bandes de chauffage au mica se distinguent par leur capacité à être conçues et utilisées dans une grande variété d'environnements, ce qui rend leur utilisation hautement adaptable. Ces éléments de chauffage performants sont spécialement fabriqué chez Volton pour répondre aux exigences particulières de chaque projet, offrant ainsi une chaleur uniforme. De plus, ils peuvent être faits sur mesure pour correspondre à toutes les formes et dimensions, ce qui permet une adaptation optimale à tous les types d'environnements.

Les bandes chauffantes en mica sont fabriquées sur mesure à notre usine de Montréal-Nord depuis plus de 50 ans.

Caractéristiques techniques

Caractéristiques générales:

  • 35W/po2 max.
  • Température maximale d’opération 600°F
  • Utilisés pour la fabrication sont soit de l'acier aluminé, garantissant une meilleure conduction de la chaleur, soit de l'inox

Caractéristiques optionnelles:

  • Configurations spéciales disponibles : Bandes coniques, bandes partielles, bandes internes (terminaux sortant sur la face interne de la bande), bandes à 2 sections, à 3 sections, et plus pour les grands diamètres, etc.
  • CSA & UL
  • Avec penture (pli à 180 degrés de l’ouverture pour les bandes fréquemment désinstallées)
  • Mise à la terre
  • Trous de thermocouples
  • Encoches
  • Trous de formes irrégulières
  • Trous de montage
  • Adaptateur thermocouple 1/8NPT, 1/4NPT, M12x1.75, 3/8-19BSPP
  • Collets de serrage sur demande
  • Monophasé ou triphasé
  • Double voltage
  • Bande flexible
  • Chaleur uniforme (Plus de chaleur aux extrémités de la bande)
  • Thermocouple intégré

Applications

Applications courantes

  • Chauffage de toute pièce cylindrique
  • Chauffage de conduits
  • Domaine de l’extrusion et de l’injection

Configurateur de dessins 3D

Volton vous offre la possibilité de créer votre dessin 3D de bande chauffante et nous l’envoyer! N’hésitez pas à suivre le tutoriel pour tirer le maximum de cet outil : https://voltondesign.com/

Terminaisons

Une section



Type A

Un bornier de chaque côté


  Type B

Deux borniers du même côté




Type C

Ressort recouvrant le fil




Type D

Boîtier de terminaux *




 Type T (Nozzle)

Fils sortant parallèle à la bande



* Voir les boîtiers au prochain onglet

Deux sections

Type F

Quatre borniers aux extrémités



 Type G

Deux borniers de chaque côté




Type H

Un ressort de chaque côté recouvrant les fils




 Type J

Deux boîtiers de terminaux de chaque côté *



* Voir les boîtiers au prochain onglet

Gaines/Protections

Tresse en acier inoxydable (SSB) Armature métallique (BX)

Conseils

Déterminer le diamètre de votre collier chauffant de façon aussi précise que possible. Une différence de 1/4" de diamètre donnera 3/4" de différence sur la circonférence.

Serrer les vis aux brides de serrage et taper avec un maillet souple sur toute la circonférence et resserrer pour vous assurer que le collier adhère fermement au cylindre. Après quelques minutes de chauffage, resserrer à nouveau.

Utiliser plusieurs bandes chauffantes étroites (1 ½" à 6 ") plutôt qu'une seule bande large. Des tests intensifs ont démontré que les bandes chauffantes étroites offrent un meilleur transfert de la chaleur et une durée de vie plus longue.

Afin de ne pas endommager l'isolation électrique interne, il est préférable de choisir une bande chauffante à 2 sections si le cylindre à chauffer implique que la bande doit être écartelée pour y être installée (particulièrement pour les diamètres supérieurs à 10").

Le cylindre sur lequel est installée la bande chauffante doit être propre et lisse au moment de l’installation. Aussi, il faut éviter de laisser du plastique ou autre contaminant s'accumuler.

Boîtiers

Boîtiers standards avec terminaux:



1 phase

2" x 2" x 1,75"



 3 phases

3,25" x 2,5" x1,75"



Bloc de jonction:

2" x 2" x 1,75"



Prise européenne:



Sur le dessus

1,94" x 1,02" x 2,6"



 Sur le côté

2,73" x 1,58" x 1,02"



 Directe

1,73" x 1" x 0,97"



Prise 3 pins horizontales:

2,35" x 1,48" x 2,62"

Prise 3 pins verticales:

2,25" x 1,20" x 2,30"

Boîte low profile:

1,42" x 1,75" x 0,45"




Serrage

Méthodes de serrage

  Bride/Tabs
  Tourrillon/Barrel nuts
  Quick latch & trunion

Pour installer et désinstaller rapidement une bande. Lorsqu'il y a beaucoup de manutention avec les équipements

  Wedges lock up

Exclusivement pour les bandes internes, le wedge lock-up permet de maintenir une tension constante entre l'enveloppe externe de la bande chauffante et la surface à chauffer.
