Configurateur de dessins 3D
Volton vous offre la possibilité de créer votre dessin 3D de bande chauffante et nous l’envoyer! N’hésitez pas à suivre le tutoriel pour tirer le maximum de cet outil : https://voltondesign.com/
Caractéristiques

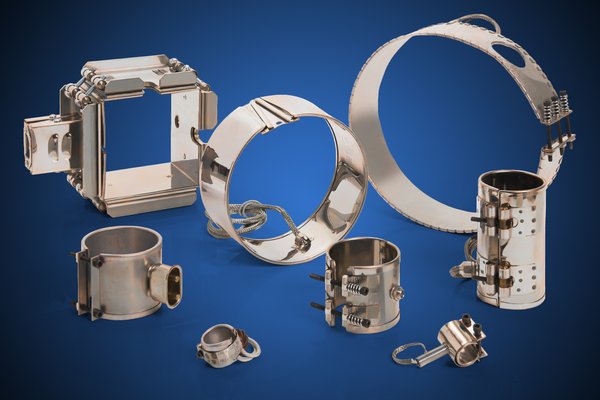

Les bandes chauffantes en mica sont fabriquées sur mesure à notre usine de Montréal-Nord depuis plus de 50 ans.
Configurations spéciales disponibles : Bandes coniques, bandes partielles, bandes internes (terminaux sortant sur la face interne de la bande), etc
- 3 Phases
- Double voltage
- Bande flexible
- Chaleur uniforme (Plus de chaleur aux extrémités de la bande)
- Thermocouple intégré
- Avec penture (pli à 180 degrés de l’ouverture pour les bandes fréquemment désinstallées)
- Mise à la terre
- Trous de thermocouples
- Encoches
- Trous de formes irrégulières
- Trous de montage
- Adaptateur thermocouple 1/8NPT, 1/4NPT, M12x1.75, 3/8-19BSPP
- Collets de serrage sur demande
- Etc.
Applications
- Chauffage de toute pièce cylindrique
- Chauffage de conduits
- Domaine de l’extrusion et de l’injection
Terminaisons
Une section
![]() |
Type A Un bornier de chaque côté |
![]() |
![]() |
Type B
Deux borniers du même côté |
![]() |
![]() |
Type C Ressort recouvrant le fil |
![]() |
![]() |
Type D Boîtier de terminaux * |
![]() |
![]() |
Type T (Nozzle) Fils sortant parallèle à la bande |
![]() |
* Voir les boîtiers au prochain onglet
Deux sections
![]() |
Type F Quatre borniers aux extrémités |
![]() |
![]() |
Type G Deux borniers de chaque côté |
![]() |
![]() |
Type H Un ressort de chaque côté recouvrant les fils |
![]() |
![]() |
Type J Deux boîtiers de terminaux de chaque côté * |
![]() |
* Voir les boîtiers au prochain onglet
Gaines/Protections
![]() |
Tresse en acier inoxydable (SSB) | ![]() |
Armature métallique (BX) |
Conseils
Déterminer le diamètre de votre collier chauffant de façon aussi précise que possible. Une différence de 1/4" de diamètre donnera 3/4" de différence sur la circonférence.
Serrer les vis aux brides de serrage et taper avec un maillet souple sur toute la circonférence et resserrer pour vous assurer que le collier adhère fermement au cylindre. Après quelques minutes de chauffage, resserrer à nouveau.
Utiliser plusieurs bandes chauffantes étroites (1 ½" à 6 ") plutôt qu'une seule bande large. Des tests intensifs ont démontré que les bandes chauffantes étroites offrent un meilleur transfert de la chaleur et une durée de vie plus longue.
Afin de ne pas endommager l'isolation électrique interne, il est préférable de choisir une bande chauffante à 2 sections si le cylindre à chauffer implique que la bande doit être écartelée pour y être installée (particulièrement pour les diamètres supérieurs à 10").
Le cylindre sur lequel est installée la bande chauffante doit être propre et lisse au moment de l’installation. Aussi, il faut éviter de laisser du plastique ou autre contaminant s'accumuler.
Boîtiers
Boîtiers standards avec terminaux:
![]() |
1 phase 2" x 2" x 1,75" |
![]() |
3 phases 3,25" x 2,5" x1,75" |
Bloc de jonction:
![]() |
2" x 2" x 1,75" |
Prise européenne:
![]() |
Sur le dessus 1,94" x 1,02" x 2,6" |
![]() |
Sur le côté 2,73" x 1,58" x 1,02" |
![]() |
Directe 1,73" x 1" x 0,97" |
Prise 3 pins horizontales:
![]() |
2,35" x 1,48" x 2,62" |
Prise 3 pins verticales:
![]() |
2,25" x 1,20" x 2,30" |
Boîte low profile:
![]() |
1,42" x 1,75" x 0,45" |
Serrage
Méthodes de serrage
![]() |
Bride/Tabs |
![]() |
Tourrillon/Barrel nuts |
![]() |
Quick latch & trunion
Pour installer et désinstaller rapidement une bande. Lorsqu'il y a beaucoup de manutention avec les équipements |
![]() |
Wedges lock up
Exclusivement pour les bandes internes, le wedge lock-up permet de maintenir une tension constante entre l'enveloppe externe de la bande chauffante et la surface à chauffer. |
